Schneider GV2系列 PRODUCT

1.根据磁性可分为：

热磁电动机断路器和电磁电动机断路器



2.根据额定电流区分有：

• 0.16 A
• 0.25 A
• 0.4 A
• 0.63 A
• 1 A



3热保护调节范围脱扣器等级可分为：

• 0.1…0.16 A
• 0.16…0.25 A
• 0.25…0.4 A
• 0.4…0.63 A
• 0.63…1 A



4. 根据断裂能力可分为：

• 3 kA
• 4 kA
• 6 kA
• 8 kA
• 10 kA



注意事项：

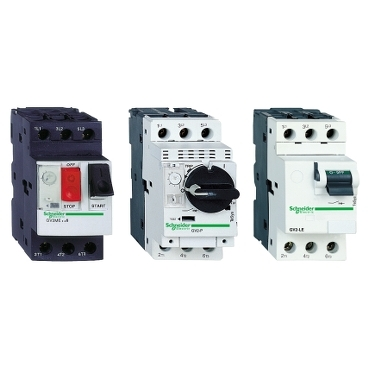

1. GV2产品特征：

TeSys GV2电动机断路器提供短路保护，过载保护，电动机（开/关）控制。所有功能均可在45毫米机架中的最大功率为15 KW的电机（最大功率为11 kW的GV2RT）工作。

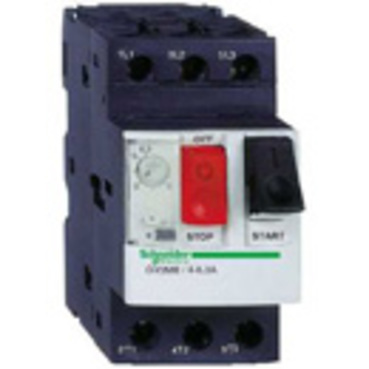

GV2ME：



热磁保护

按键操作

标准分断能力

GV2P：



热磁保护

使用旋转手柄进行操作（可扩展旋转手柄）

高分断能力

故障鉴别（短路或热跳闸）

GV2L：



仅防磁

使用旋转手柄进行操作（可扩展旋转手柄）

高分断能力

GV2LE：



仅防磁

拨动操作

标准分断能力

GV2RT：



内置高磁脱扣器，非常适合高浪涌电流电机或三相变压器。

拨动操作



2. GV2产品规格：

最大15个额定电流，可覆盖0.1 A至32 A的电动机电流，IP20等级可确保手指安全。

电气寿命（AC-3 / 415 V）作为直接控制开关可达到100,000次操作

用于连接的螺丝夹，GV2 ME还有两个选择：接线片和弹簧端子。

所有版本均可挂锁。

DIN导轨安装或螺钉固定

“附加块”和附件的多种选择，例如：接触块，跳闸块和限制器块。





3. GV2产品好处：

全面保护集中在一个产品中



紧凑（45毫米），易于与其他控制设备集成

开关操作的耐用性

只需有限的参考即可轻松选择不同等级

4.应用领域：

TeSys GV2可用于工业，基础设施和建筑物的所有类型的应用程序。符合电机控制和保护，符合标准IEC 60947-2，IEC 60947-4-1和UL 60947-4-1（从UL 508过渡）。



GV2RT可用于保护在启动或变压器保护时具有高电流峰值的电动机。
